#2 [전기기사/전기기기] - 직류기 전기자 권선법 ( 중권, 파권 )

전기자 권선법

순수 암기 파트다



하지만 이해할 만한 부분이 분명히 있다.

$($ 파권, 중권 $)$

이해하면서 보다보면 저절로 머리 속에 저장된다



---





| 1  전기자 권선 코일





슬롯에 전기자 권선(코일)을 감는 방법





이 부분은 그냥 많이 쓰이는 방법만 알아두면 된다.

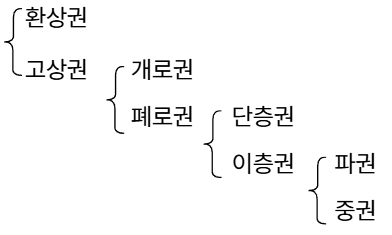

고상권, 폐로권, 이층권, 중권



앞 부분만 따서 고 폐 이 중 으로 외우자









---







| 2 중권 vs 파권

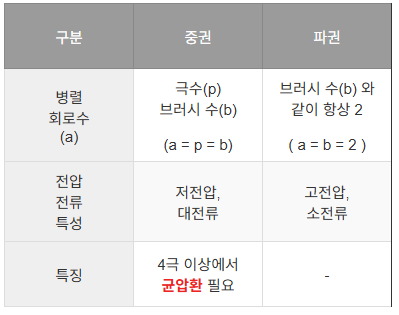

중권 vs 파권 비교 표







공부하다가 이런 비교 테이블을 많이 봤을 거다.

그냥 외워도 외울 순 있지만,

자주 반복 안하다보면 까먹는다.



이 부분은 약간의 이해와 함께 외우면

오래 기억에 남으니

이해하면서 공부해보자 👍











① 중권 : 병렬권





중권 회로도





② 파권 : 직렬권





파권 회로도

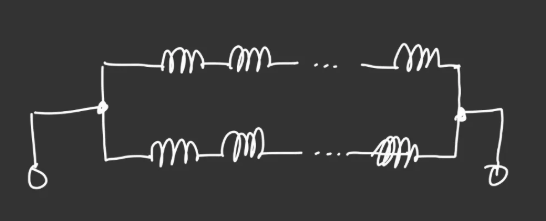

위에 두 그림은 중권과 파권 회로도 그림이다.



중권은 병렬로 늘어나고,

파권은 2줄 선에서 직렬로 늘어난다.

이것만 잘 기억하자















위에는 중권

아래는 파권



여기서 a는 병렬회로수

p는 극수



중권은 극이 늘어나면 권선이 병렬로 늘어난다.

$($ a = p $)$



파권은 극이 늘어나면 권선이 직렬로 늘어난다

하지만 파권은 회로수가 2줄로 고정이다.

$($ a = 2 $)$







---











중권은 병렬이다보니, 전류가 분배되고, 전압은 고정이다.

따라서, 전류가 높게 들어와도 결국엔 나뉘게 된다.



중권은 대전류에 유리하다.

전압은 같으니 저전압











파권은 직렬이다보니, 전류는 고정이고, 전압이 분배된다.

따라서, 전류는 그대로지만, 전압이 나뉘게 된다.



파권은 고전압에 유리하다

전류는 같으니 소전류









---









위의 흐름을 기억해두고

다시 표를 봐보자



중권 vs 파권 비교 표







처음보다는 익숙해졌을 것이다.







---



다른 과목도 마찬가지지만,

전기기기는 외워야할 것이 많다.



근데 생각보다 난이도가 높진 않지만,

모르면 틀릴 수 밖에 없는 것들이 많다



이해하면서 암기하다보면

기억에 오래 남을 것이다
